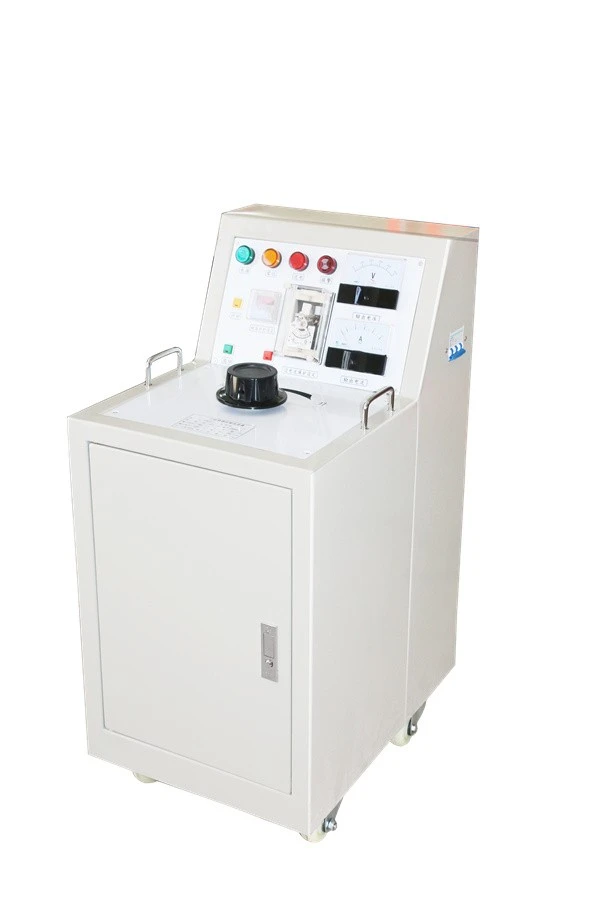

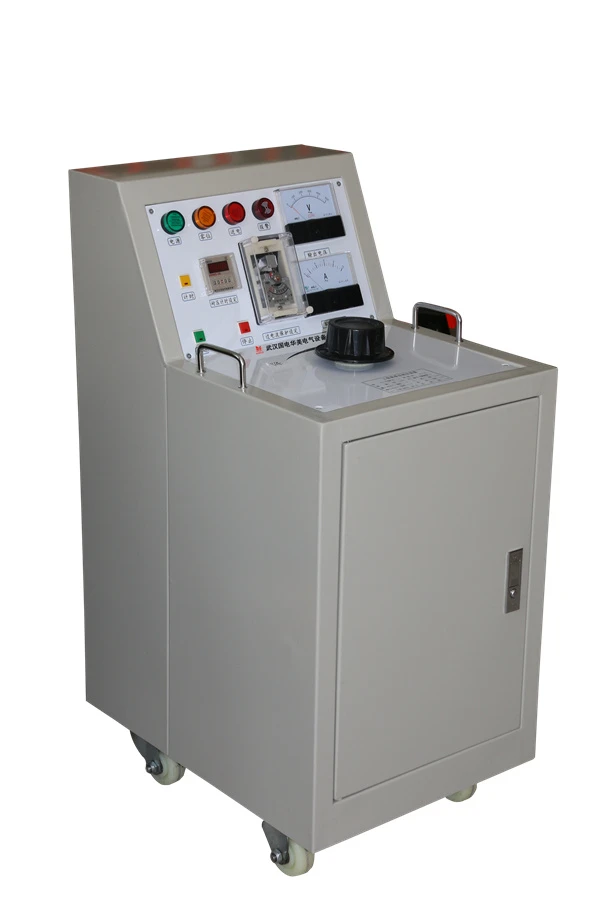

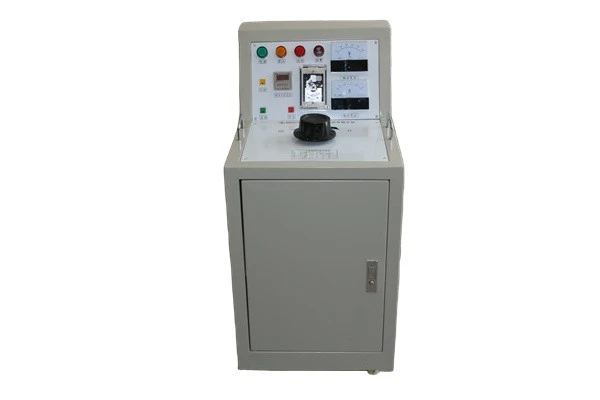

3周波電圧テストセット

1. 三周波発電機は、三周波発電機の定格容量が大きい場合、分割構造設計の場合、単周波部と操作部（制御部）を合わせて三周波発電機を単一型と分割型の2つに分けます。

2.接続に示されている方法に従って、3 回のデバイス、操作コントローラー、変圧器を接続します。入出力と機器の接地が適切であることを注意深く確認してください。このとき、3台の機器の2次出力は150Hzの3台2電源となります。

3. 電源をオンにし、エアスイッチを開きます。-、レギュレーターのハンドホイールをゼロの位置に回し、ゼロスイッチを閉じます。その後、電源インジケータライトとゼロインジケータライトが点灯します。スタートボタンを押すとコンタクタが吸入し、作業表示灯が点灯し、音光警報を発します。

4. ハンドホイールを時計回りにゆっくりと回転させ、調整器を注意深く監視し、希望の電圧値に達したら回転を停止し、タイムボタンを押して、アラーム時間まで圧力調整器がゼロに戻るまでハンドホイールを逆回転させます。

5. テスト後、停止ボタンを押すと、コンタクタの電源がオフになり、作業指示が消灯し、ゼロ位置表示灯が点灯します。この時点でレギュレータの電源が切れています。

6. このデバイスには過電流保護が備わっています。出荷時は定格出力電力の 80% 調整に従っています。負荷が小さい場合、負荷は再調整に基づいて調整する必要があります。過電流または降伏電圧が上昇したとき、またはコンタクタの電源オフ中は、主回路を遮断して保護します。-

7. マルチタップリアクトルを備えたこのテスト装置セットは、JCCI タイプの高電圧カスケード電圧トランス負荷を備えた PT 誘導電圧テスターの場合、知覚容量からの電流、力率が非常に低いため、特定のアクセス巻線の高電圧計器用トランステストリアクトル電流補償を調整して、テスト回路の力率を改善できます。
