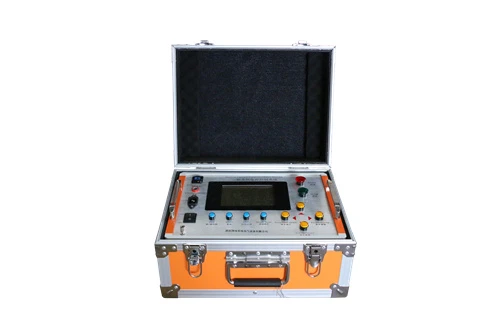

PD AC共振テストセット

この装置は主に、10 kV および 35 kV ケーブルとそのシステムの AC 耐電圧試験用に設計および製造されています。リアクトルは別個のユニットとして設計されているため、システムは機器の高電圧、低電流の試験要件と、10kV ケーブルなどのアプリケーションの低電圧 AC 耐電圧試験要件の両方を満たすことができます。-幅広い用途を備えているため、省、市、郡レベルの高電圧試験部門だけでなく、電力設備、メンテナンス、試験エンジニアリング部門にとっても理想的な耐電圧試験装置です。{8}}このシステムは主に、周波数変換電源、励磁変圧器、リアクトル、容量性分圧器で構成されています。{10}

1. HM はメーカーコードを指します。

108 kVA は、機器の最大定格出力容量を kVA 単位で表します。

108 kV は、機器の電圧定格を kV 単位で表します。

2. 技術仕様

(1) 定格電圧:

108 kV-35 kV GIS 高電圧開閉器、変圧器、母線、絶縁体などの AC 耐電圧試験に適しています。-

(2) 出力電圧波形歪率：<1.0%

(3) 許容連続運転時間：定格条件下で 30 分間の連続運転。ケーブル耐電圧試験時は60分間の連続運転

(4) デバイス品質係数: Q > 50

(5) ケーブルテスト中の全負荷時の品質係数: Q > 30 (負荷-に依存)

(6) 入力電源: 単相 380V/220V-

(7) 周波数調整範囲：30Hz～300Hz

(8) システム測定精度: 1.5%

(9) 過電圧、過電流、ゼロ位置スタートなどの保護機能を搭載しています。-
