の原理HMCXZW 部分放電-自由直列共振試験装置

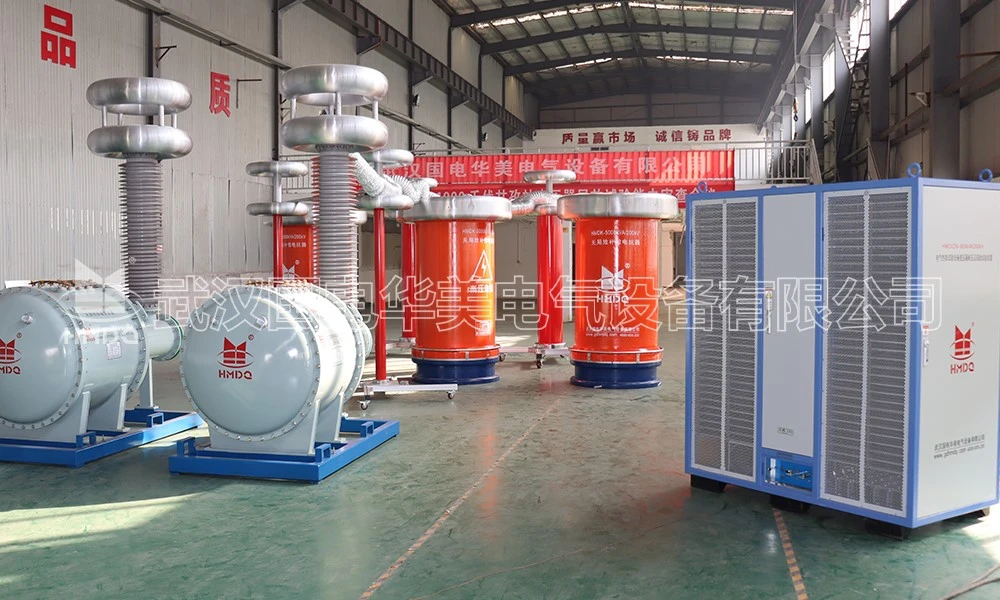

部分放電のない直列共振-は、本質的には「直列共振原理」に基づいた高電圧発生デバイスです。-これは主に、調整可能なリアクトル、励起変圧器、高電圧分圧器、容量性分圧器、部分放電抑制モジュールで構成されています。その中心的な目的は、電気パラメータを調整してテスト回路の共振を実現し、それによってテスト中に発生する部分放電信号を抑制または排除しながら、テスト機器に高電圧を生成することです。
従来の直列共振機器とは異なり、部分放電のない設計の鍵は「部分放電源」の制御にあります。{0}例えば、リアクトルとコンデンサの接続部には同軸シールド構造を採用し、電界集中を軽減しています。固有の放電リスクを軽減するために、部分放電特性が低いエポキシ樹脂やシリコーンゴムなどの絶縁材料が選択されます。接続ケーブルにも二重シールド層が備えられており、外部の電磁干渉を内部信号から隔離します。-これらの詳細を組み合わせることで、テスト回路の部分放電レベルが検出器の感度しきい値 (通常は 10 pC 以下) を下回ることが保証されます。
II.ワークフロー: 周波数変調から PD モニタリングまでの閉ループ制御-
PD{0}} のない直列共振テストの操作は、「共振」と「PD 抑制」を中心とした 3 つのフェーズで展開されます。
1. パラメータマッチングフェーズ:試験前に、技術者は試験機器の静電容量 (Cx) と試験電圧 (U) に基づいて必要なリアクタンス値 (L) を計算します。リアクトルのインダクタンスを調整する (または並列リアクトルの数を変更する) と、回路全体のインピーダンスは純粋な抵抗に近づきます。この時点で、回路電流は最大値に達し、デバイスの両端の電圧は励起電圧に品質係数（Q-値）を乗算した値に等しくなり、簡単な高電圧出力が可能になります。-
2. 電圧上昇と部分放電の監視フェーズ:電圧が事前設定値まで徐々に上昇すると、機器は定常状態動作に入ります。-この時点で、部分放電監視システムは、内蔵の高感度センサー（超-高周波センサーや超音波センサーなど）を使用して-リアルタイム信号取得-を開始し、テスト対象機器内の部分放電パルスを捕捉します。-その後、アルゴリズムが部分放電の位置、強度、種類 (空隙放電、表面放電など) を分析します. . 異常な部分放電が発生した場合 (たとえば、100 pC のしきい値を超える)、システムはただちに警報を発し、機器の損傷を防ぐために電源を遮断します。
3. 電圧低下とデータ分析フェーズ: テストが完了すると、デバイスは自動的に電圧をゼロに下げ、部分放電レベル、電圧波形、周波数特性を含むテストレポートを生成します。技術者はこのデータを過去の記録と比較して、テストされた機器の絶縁状態が仕様を満たしているかどうかを判断できます。
