高圧絶縁抵抗計

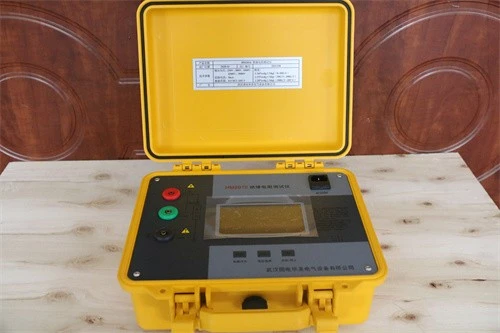

HM2010 絶縁抵抗計は、デジタル絶縁抵抗計または電気抵抗計とも呼ばれ、本体とテストリードで構成されています。本体は専用のツールボックス-スタイルのデザインが特徴です。新しい複合フィラーを添加したポリプロピレン プラスチックから作られており、シングルショット射出成形プロセスを通じて形成されます。-これにより、密度が低く、強度、剛性、硬度、耐摩耗性、耐熱性、絶縁性に優れた材料が得られます。ハウジングは約 100 kg の圧力に耐えることができ、さまざまな環境での試験において高い精度、安定性、信頼性を確保します。メインユニットには、バックライト付きの特大 LCD ディスプレイとアナログ棒グラフが搭載されており、明確で直観的な読み取り値を提供します。-

• 機能：絶縁抵抗、吸収率、分極率、漏れ電流、静電容量検査
• 電源: 12V DC、2.2Ah 充電式高性能リチウム電池-
• バックライト: 調整可能な白い画面のバックライト、薄暗い環境での使用に適しています
• 測定方式：DC負電圧出力
• 定格電圧 DC：250V/500V/1000V/2500V/5000V（標準モデル）
• 500V/1000V/2500V/5000V/10000V/(12000V) (高電圧モデル)
• 測定範囲 250V：0.5MΩ～600MΩ（0.2TΩまで拡張可能）
• 500V：1.0MΩ～1GΩ（0.2TΩまで拡張可能）
• 1000V：2.0MΩ～5GΩ（0.4TΩまで拡張可能）
• 2500V：5.0MΩ～50GΩ（1TΩまで拡張可能）
• 5000V：10.0MΩ～100GΩ（10TΩまで拡張可能）
• 10,000V：20.0MΩ～500GΩ（10TΩまで拡張可能）
• 12,000V：50.0MΩ～10TΩ
• 最大分解能 0 ～ 999 MΩ: 0.1 M
• 1–10 GΩ: 10 M
• 100GΩ以上：100M
• 精度 読み取り値の ±10% ±3 桁 (0 ～ 50 GΩ)
• 読み取り値の ±15% ±3 桁 (50 GΩ ～ 100 GΩ)
• 読み取り値の±20% ±3桁（100GΩ～10TΩ）
• 静電容量測定 0.1 ～ 5 μF
• 試験周波数（自動周波数選択）
• 試験電流 DC 0 ～ 5 mA
• フィルター機能 3種類
• 過負荷保護 10 秒
• -短絡電流 5 mA
• 自動放電リレー-制御による自動放電、放電電圧のデジタル表示
• 液晶サイズ 128mm×75mm
• 測定表示 測定中のLED点滅、LCDカウント、プログレスバー表示
• 寸法 装置寸法: L × W × H 320 mm × 275 mm × 145 mm
• 外箱寸法: 400mm × 245mm × 335mm (長さ × 幅 × 高さ)
• 標準テストリード 3 個: プローブ、クランプ、フック付きの赤 3m リード 1 本。黒の3mリード1本。緑 3m リード 1 本
• アナログバーグラフ 38点
• 測定回数 500 回以上 (短絡テスト: 1 回測定し、30 秒間停止してから再度測定)
• DAR/PI: 自動測定および表示
• 自動シャットダウン: 起動後 5 分間何も操作しないと自動的にシャットダウンします。
• 動作電圧: 外部 AC 220V 電源;内部で19Vの充電電力に変換
• 重量: メーター: 4 kg (バッテリーを含む)
• 総重量: 6 kg (梱包材を含む)
